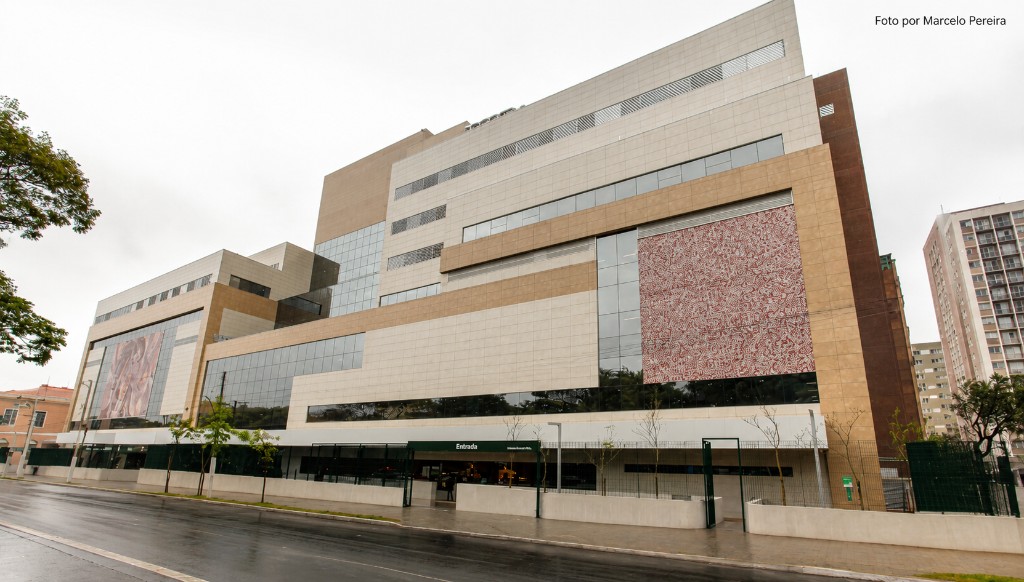

Case Hospital da Mulher: monitoramento contínuo de ambiente crítico
Como a solução Aeris garantiu conformidade com normas ANVISA e reduziu alarmes falsos em UTIs.
- Informações do Projeto
| Empreendimento | Hospital da Mulher |
|---|---|
| Tipo de instalação | Hospital |
| Localização | São Paulo – SP, Brasil |
| Ano do projeto | 2022 |
| Aplicação | Automação predial hospitalar |
| Escopo | Controle de HVAC, pressão diferencial entre salas e iluminação |
| Tecnologia | Dispositivos IoT com comunicação Wi-Fi |
| Integração | Supervisório Niagara |
| Arquitetura | Gateway central com broker em servidor do hospital |
| Integrador do projeto | Contsec |
- Contexto do Projeto
Hospitais possuem requisitos rigorosos de controle ambiental, especialmente em áreas críticas onde é necessário manter diferenciais de pressão entre salas para controle de contaminação e qualidade do ar. No Hospital da Mulher em São Paulo, foi implementada uma solução de automação predial baseada em dispositivos IoT sem fio para controle de sistemas de HVAC, monitoramento de pressão diferencial entre ambientes e automação de iluminação. A solução foi projetada para reduzir custos de infraestrutura e simplificar a implantação, eliminando a necessidade de CLPs e grande parte do cabeamento tradicional de automação.
- Parâmetros e Sistemas Controlados
- HVAC
- Controle de ventilação e climatização
- Monitoramento de variáveis ambientais
- Controle de pressão entre salas
- Monitoramento de pressão diferencial
- Manutenção de gradientes de pressão entre ambientes hospitalares
- Iluminação
- Controle automatizado de iluminação
- Integração com sistema de automação predial
Dados Técnicos da Implementação
| Categoria | Característica |
|---|---|
| Dispositivos instalados | Mais de 1000 dispositivos IoT |
| Comunicação | Wi-Fi |
| Controladores tradicionais (CLPs) | Não utilizados |
| Cabeamento de automação | Eliminado na maior parte do sistema |
| Arquitetura de sistema | Gateway central |
| Broker de comunicação | Executando em máquina virtual no servidor do hospital |
| Integração com supervisório | Niagara |
- Arquitetura da Solução
A solução utiliza uma arquitetura distribuída baseada em dispositivos IoT conectados via rede Wi-Fi. Mais de mil dispositivos operam trocando informações diretamente pela rede sem fio. Um gateway central, executando em uma máquina virtual no servidor do hospital, atua como broker de comunicação e ponto de integração com o sistema supervisório Niagara. Essa arquitetura elimina a necessidade de controladores lógicos programáveis (CLPs) e reduz significativamente a infraestrutura de cabeamento necessária para automação predial.
- Resultados do Projeto
- Redução de aproximadamente 60% no custo total de automação
- Eliminação de CLPs na arquitetura do sistema
- Redução significativa de infraestrutura de cabeamento
- Integração com supervisório Niagara para operação do sistema
- Aplicações da Solução
Arquiteturas de automação predial baseadas em IoT podem ser aplicadas em:
- hospitais
- clínicas e centros médicos
- edifícios corporativos
- hotéis
- centros comerciais
- edifícios de grande porte
- Tecnologias Utilizadas
- Dispositivos IoT (transmissores e controladores)
- Comunicação Wi-Fi para automação predial
- Arquitetura distribuída de automação
- Gateway central com broker de mensagens
- Integração com supervisório Niagara
