A qualidade do ar em ambientes internos deixou de ser apenas uma questão de conforto — hoje, ela está diretamente ligada à saúde, produtividade e eficiência operacional dos edifícios. Entre todos os parâmetros monitorados, o dióxido de carbono (CO₂) se destaca como um dos principais indicadores da qualidade do ar interior (IAQ – Indoor Air Quality). Mas afinal, como funciona um sensor de CO₂ e por que ele se tornou essencial em projetos modernos?

O que é o CO₂ e por que ele importa?

O CO₂ é um gás naturalmente presente na atmosfera (0,042% do ar) e também produzido pela respiração humana. Em ambientes fechados, sua concentração aumenta rapidamente quando há ocupação e baixa renovação de ar. Níveis elevados de CO₂ podem indicar:

• Ventilação insuficiente
• Alta densidade de ocupação
• Acúmulo de outros poluentes relacionados à baixa renovação de ar

Além disso, pesquisas relacionam condições inadequadas de ventilação e concentrações elevadas de CO₂ com efeitos sobre:

• Concentração e tomada de decisão
• Produtividade em escritórios
• Bem-estar de ocupantes

Como funciona um sensor de CO₂

Existem diferentes tecnologias para medir CO₂. Entre as soluções de medição direta mais utilizadas estão os sensores baseados na absorção de radiação infravermelha, conhecidos como NDIR (Non-Dispersive Infrared). Dentro dessa categoria, existem sensores NDIR transmissivos convencionais e uma evolução baseada no princípio fotoacústico, também chamada de Photoacoustic NDIR (PA-NDIR).

NDIR convencional

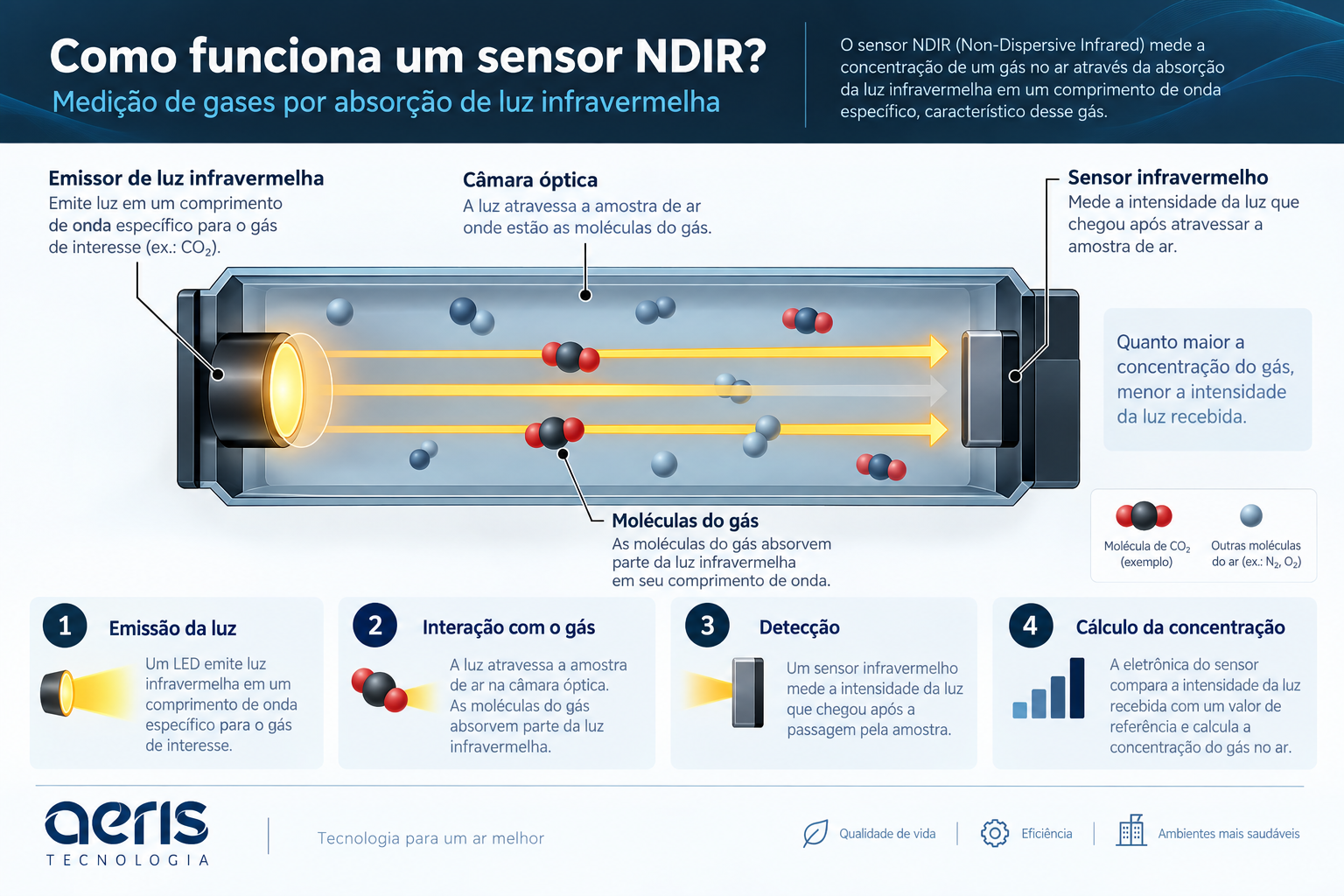

Funcionamento de um sensor de CO2 NDIR

O NDIR convencional utiliza a propriedade do CO₂ de absorver determinados comprimentos de onda da luz infravermelha. O funcionamento pode ser resumido em:

1. Uma fonte emite luz infravermelha dentro de uma câmara de medição
2. O ar ambiente entra na câmara
3. As moléculas de CO₂ absorvem parte da radiação em comprimentos de onda específicos
4. Um detector mede a quantidade de luz que atravessou a câmara
5. O sistema calcula a concentração de CO₂ a partir da absorção medida

Quanto maior a concentração de CO₂, maior a quantidade de radiação absorvida.

Em sensores NDIR convencionais, o comprimento do caminho óptico da câmara de medição é um dos fatores que influenciam o projeto e a possibilidade de miniaturização do sensor.

Tecnologia fotoacústica

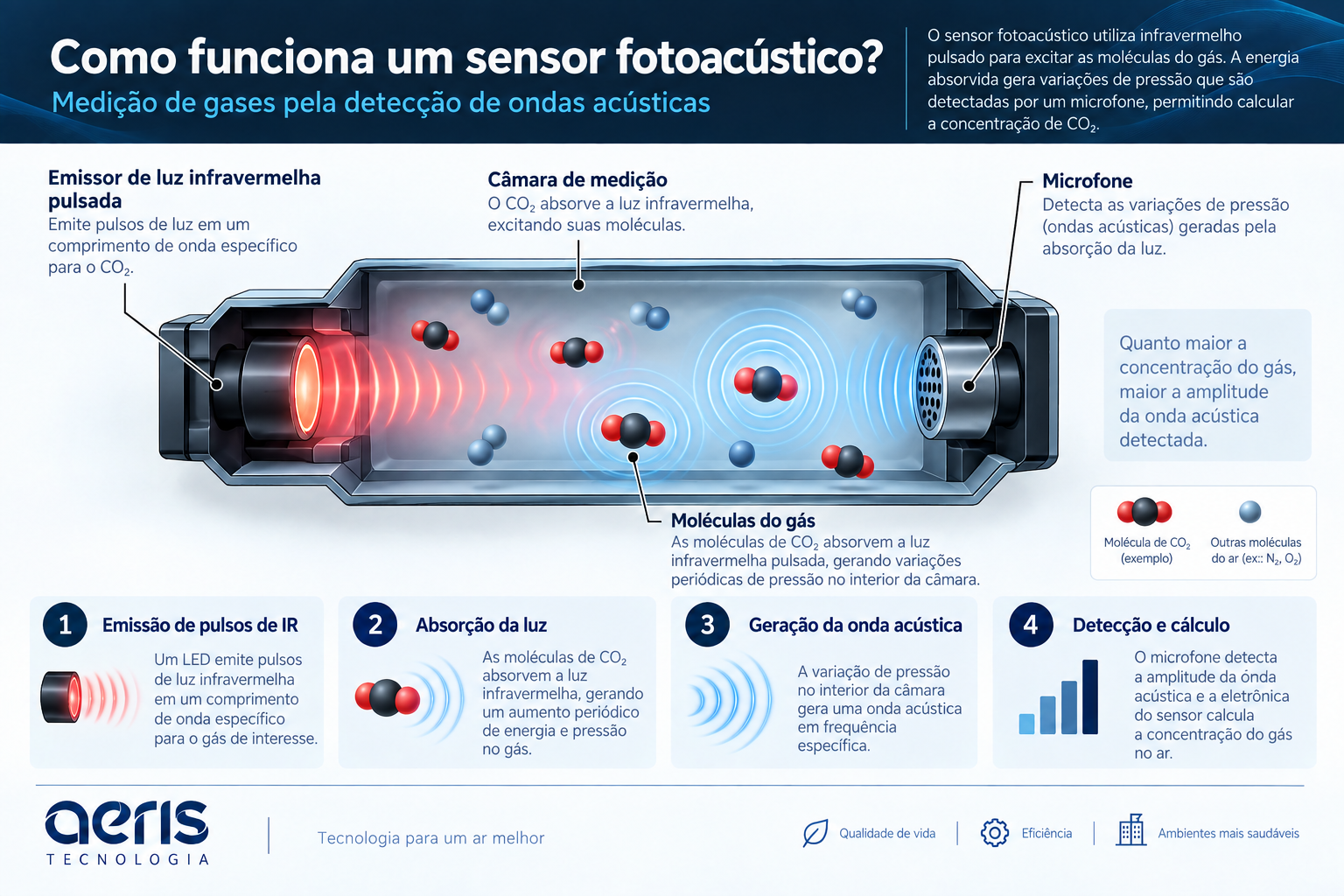

Funcionamento de um sensor de CO2 NDIR Fotoacústico

A tecnologia fotoacústica utiliza o mesmo princípio fundamental de absorção de infravermelho pelo CO₂, mas muda a forma como essa absorção é detectada.

Na abordagem Photoacoustic NDIR, a fonte de infravermelho é acionada de forma pulsada. A absorção da radiação pelo CO₂ provoca excitação das moléculas e alterações periódicas de pressão dentro da câmara de medição.

Essas alterações geram uma onda acústica, que é detectada por um microfone. Quanto maior a concentração de CO₂, maior tende a ser a amplitude do sinal acústico.

O processo pode ser resumido em:

1. Uma fonte de infravermelho pulsado ilumina a câmara
2. As moléculas de CO₂ absorvem a radiação
3. A energia absorvida provoca variações periódicas de pressão
4. Uma onda acústica é formada dentro da câmara
5. Um microfone detecta o sinal
6. O sistema calcula a concentração de CO₂

Essa arquitetura permite reduzir significativamente o tamanho do elemento sensor, criando novas possibilidades para dispositivos compactos de qualidade do ar e automação.

Outros métodos de medição de CO₂

Embora o NDIR seja o mais confiável, existem outras abordagens:

1. Sensores químicos (eletroquímicos)

   • Baseados em reação química com o gás
   • Mais usados para gases especiais (ex: CO, Ozônio, NO2)
   • ❌ Pouco comuns para CO₂ em ambientes

2. Sensores baseados em condutividade térmica

   • Medem mudança na condutividade térmica do gás
   • Usados em aplicações industriais específicas
   • ❌ Baixa precisão para ambientes internos

3. Sensores de VOC + estimativa (eCO₂)

   • Medem compostos orgânicos voláteis (TVOC)
   • Estimam um valor chamado eCO₂ (equivalent CO₂)
   • ❌ Não medem CO₂ real
   • ❌ Podem gerar leituras imprecisas

Como o CO₂ é interpretado na prática

Os sensores geralmente medem a concentração em ppm (partes por milhão). Durante muitos anos, 400 ppm era usado como valor padrão de ar externo. Hoje isso mudou, a referência mais realista atual é entre 415 e 430 ppm, dependendo da localização e condições ambientais. Faixas típicas:

• 420 ppm → nível externo (referência)
• < 800 ppm → boa qualidade do ar
• 800 – 1000 ppm → aceitável
• 1000 – 1200 ppm → limite recomendado

• 1200 ppm → ventilação insuficiente

Esses dados são usados diretamente por sistemas de automação predial para ajustar ventilação e climatização.

Aplicações práticas em edifícios

Sensores de CO₂ são amplamente utilizados em:

1. Escritórios

   • Ajuste automático de ventilação
   • Melhoria de produtividade

2. Hospitais

   • Controle de qualidade do ar em áreas críticas
   • Apoio a sistemas HVAC

3. Shopping centers

   • Monitoramento de alta ocupação
   • Otimização energética

4. Escolas e universidades

   • Controle de ventilação em salas de aula

Integração com automação predial

Em sistemas modernos, sensores de CO₂ não operam isoladamente. Eles são integrados a sistemas BMS (Building Management System) e automação predial, permitindo:

• Controle automático de renovação de ar
• Ajuste dinâmico de HVAC
• Redução de consumo energético
• Monitoramento em tempo real

Essa integração é exatamente o que aparece nos cases da Aeris, onde sensores alimentam sistemas supervisórios com dados contínuos.

CO₂ e estratégias ESG

O monitoramento de CO₂ também tem papel importante em estratégias ESG:

• Ambiental: otimização do uso de energia
• Social: melhoria da saúde e conforto dos ocupantes
• Governança: dados auditáveis para certificações

Além disso, certificações como LEED e WELL utilizam parâmetros de qualidade do ar como critério.

Sensor de CO₂ vs eCO₂: qual é a diferença?

Nem todo dispositivo identificado comercialmente como "sensor de CO₂" realiza uma medição direta do gás. Diferença:

• CO₂ real: medição direta da concentração de dióxido de carbono, como ocorre em sensores NDIR transmissivos ou fotoacústicos
• eCO₂: estimativa de CO₂ baseada em outros parâmetros, como a concentração de compostos orgânicos voláteis

Para aplicações que exigem medição direta de CO₂, é importante utilizar sensores baseados em tecnologias adequadas à aplicação, como soluções NDIR convencionais ou fotoacústicas, em vez de estimativas de eCO₂ baseadas em outros gases.

Conclusão

Sensores de CO₂ são hoje um dos pilares da automação predial moderna. Mais do que medir um gás, eles fornecem um indicador direto da qualidade do ambiente, permitindo decisões inteligentes que impactam saúde, eficiência e sustentabilidade. Com a evolução da IoT, esses sensores se tornam ainda mais estratégicos, integrando-se a sistemas complexos e transformando edifícios em ambientes verdadeiramente inteligentes.
